繞線骨架機器視覺檢測方案_思普泰克智能制造科技有限公司

一：檢測內容及要求

檢測工件面積：

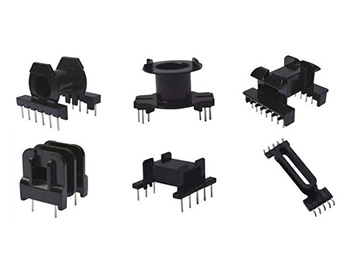

               直徑5-29毫米的骨架正面積,側面外觀檢測

檢測內容：

               1:破損面在樣件兩側可檢,在其它位置無法檢測.

               2:腳部氧化,在外表清晰可見可檢測,內側無法檢測.

               3;腳歪,缺腳檢測,腳間有異物檢測.

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量100-600件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.


二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機:  6套,分別頂部檢測腳歪,氧化,左側部件缺損,右側部件缺損

                    側面背光檢測腳歪,底部檢測氧化,缺腳,底部檢測腳間異物.

5:工業鏡頭: 6套FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

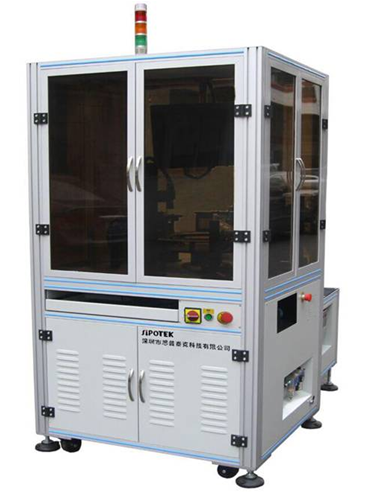

二.1： 設備外觀3D立體圖

三：1 底部檢測方式

底部檢測效果原圖:

三：1 底部檢測方式

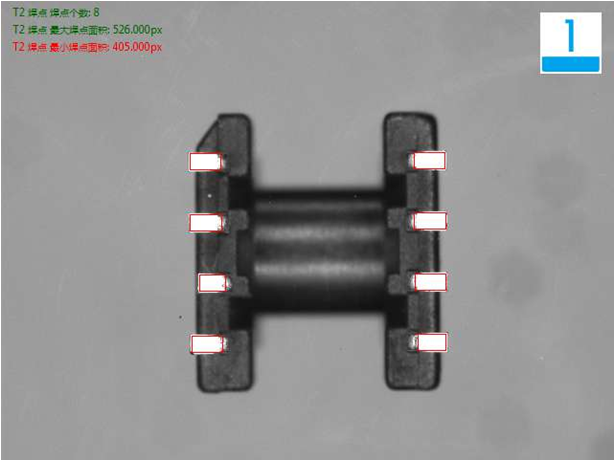

底部檢測良品效果分析圖:  OK

三：1 底部檢測方式

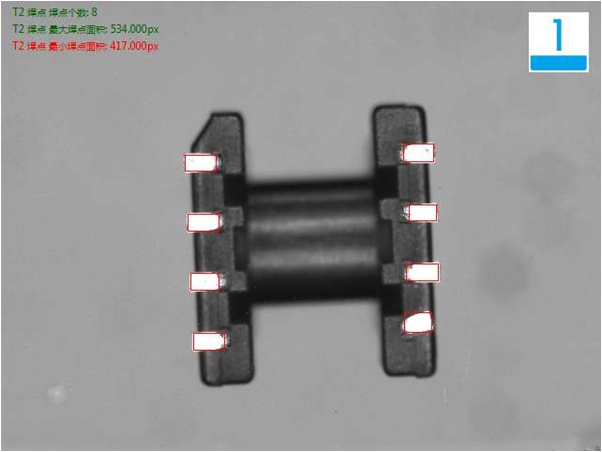

底部腳檢測氧化不良品分析圖:NG

三：1 底部檢測方式

底部腳檢測缺腳不良品分析圖: NG

三：1 底部檢測方式

底部腳檢測腳歪不良品分析圖: NG

三：2側面檢測方式

側面檢測原圖:

三：2側面檢測方式

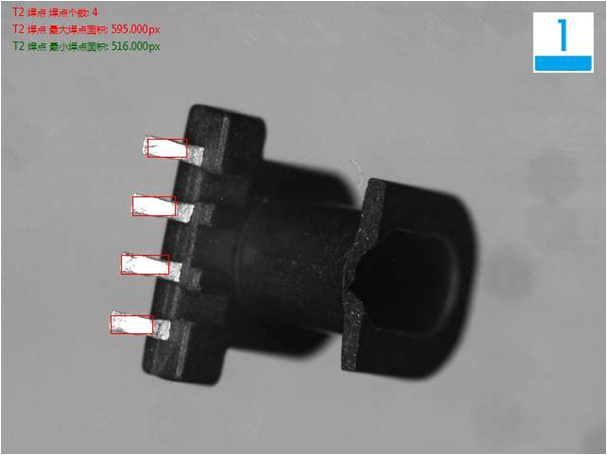

側面檢測良品分析圖:   OK

三：2側面檢測方式

側面檢測骨架破損不良品分析圖:   NG

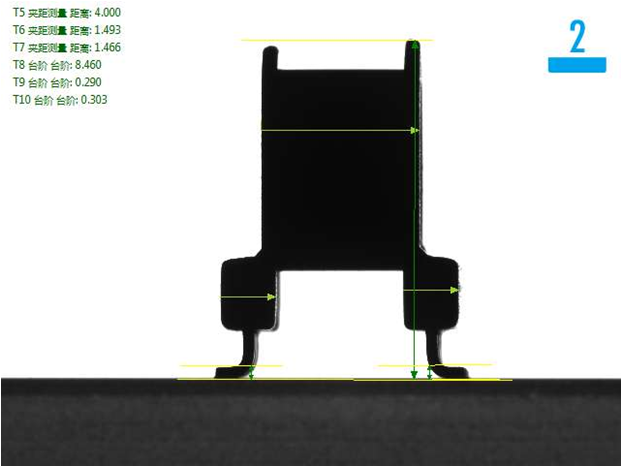

三：3側面背光檢測方式

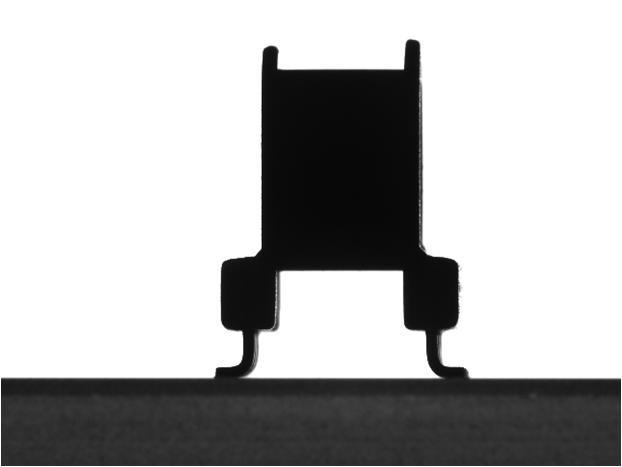

側面背光原圖:


三：3側面背光檢測方式

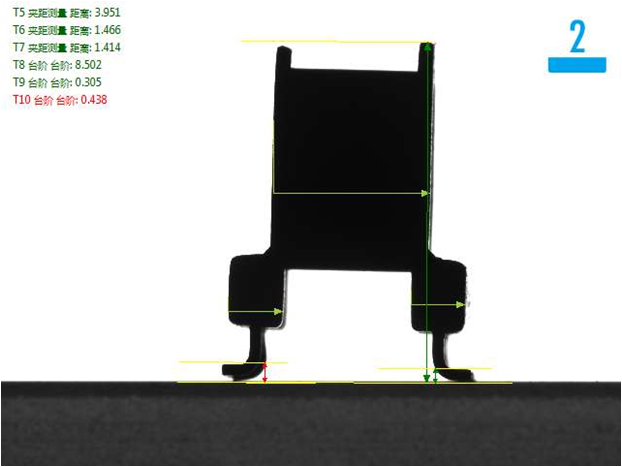

側面背光良品分析圖:   OK

三：3側面背光檢測方式

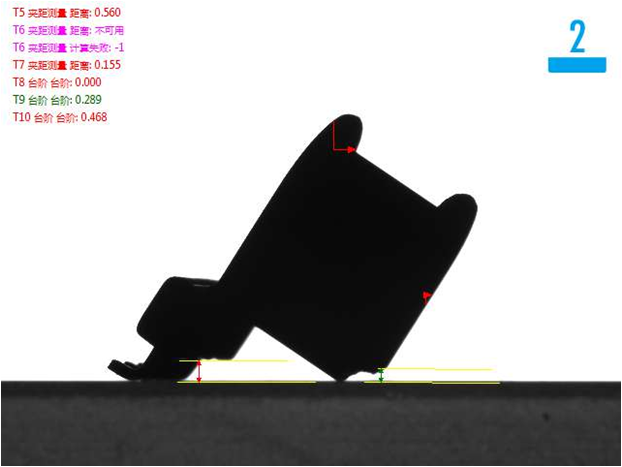

側面背光不良品分析圖:   NG

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA

以上就是繞線骨架機器視覺檢測方案，詳細請咨詢思普泰克http://m.gtsnsoft.com.cn/ 咨詢熱線178-5603-5060
