貼片電感機器視覺檢測設備檢測電感外觀方案!

作者 : 安徽思普泰克發布時間 : 2020-02-25 瀏覽 : 142 次
注明:貼片電感機器視覺檢測設備,均需在影像下清晰可見才能檢測。檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求

檢測內容:
       最大尺寸長14mm*寬14mm*高6mm的產品的外觀檢測
序號 檢測位置 檢測方式 是否可檢
1 殘缺、裂紋 正光檢測 可檢
2 劃痕、劃傷 正光檢測 可檢
3 端子不良 正光檢測 可檢
4 臟污、異物 正光檢測 可檢
5 露銅 正光檢測 可檢

注明:貼片電感機器視覺檢測設備,均需在影像下清晰可見才能檢測。
檢測效率:每分鐘檢測數量 不低于200件(取決于產品送料速度)。

二、設備組成及主要機構

設備型號:SP-T300標準檢測設備          外形尺寸:900*800*1850mm
         組成部件清單:
序號 部件名稱 規格型號 數量
1 視覺檢測軟件 SIPOTEK 1套
2 工業電腦 SIPOTEK定制 1套
3 顯示器 PHILIPS  19”液晶顯示器 1臺
4 工業相機 Barsler工業相機 6套
5 相機調節模組 SIPOTEK定制 6套
6 工業鏡頭 FA高清光學工業鏡頭 6套
7 光源 定制光學自適應光源 6套
8 檢測平臺 專業光學玻璃載臺 1套
9 伺服電機 松下·PANASONIC 1套
10 控制系統 SIPOTEK定制 1套
11 PLC運動協作 松下·PANASONIC 1套

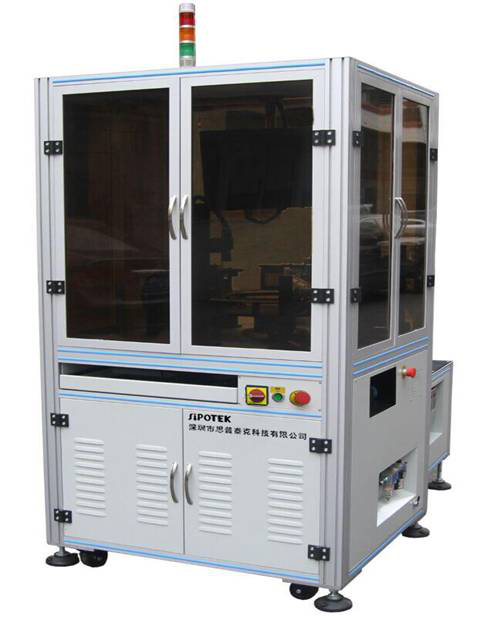

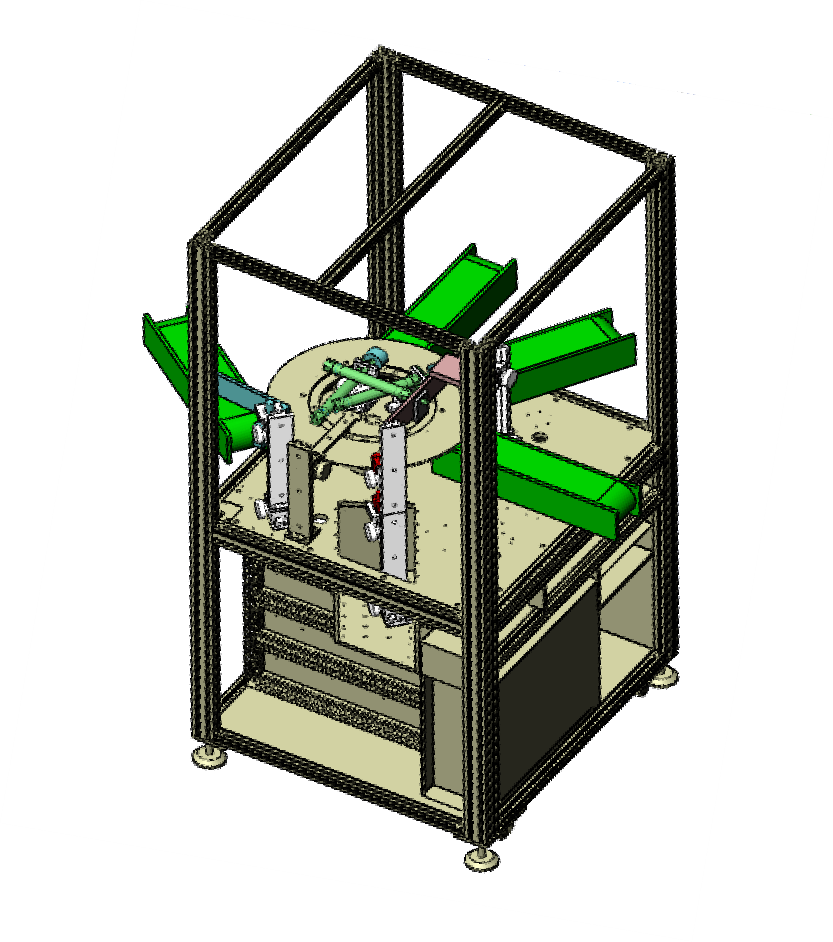

設備外觀3D立體圖
貼片電感機器視覺檢測設備貼片電感機器視覺檢測設備
樣件測試圖片:

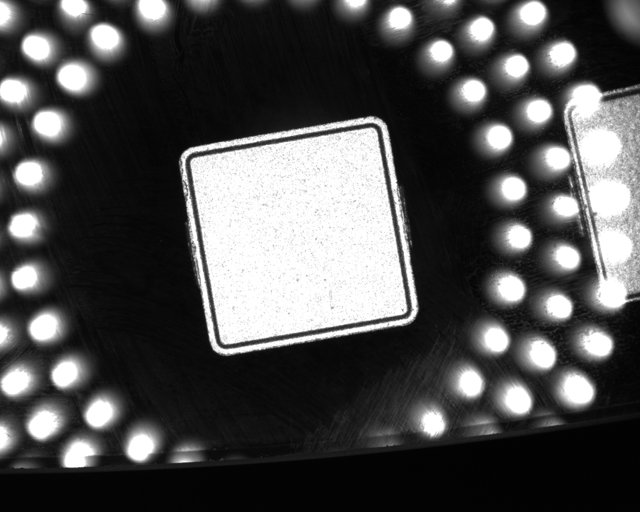

底部正光檢測原圖:

貼片電感機器視覺檢測設備

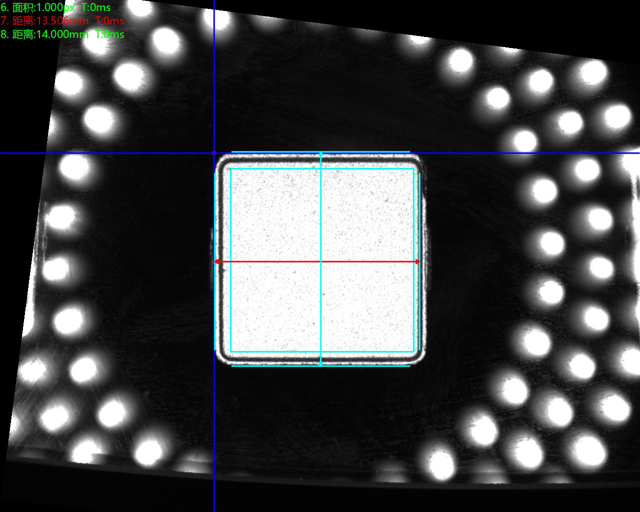

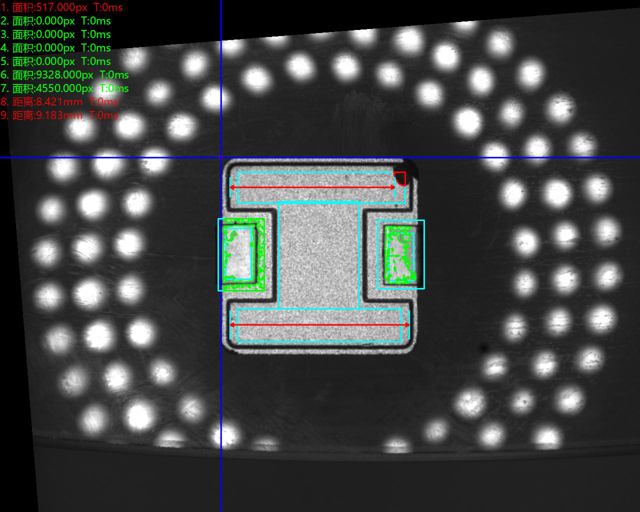

底部正光檢測良品分析圖:OK

貼片電感機器視覺檢測設備

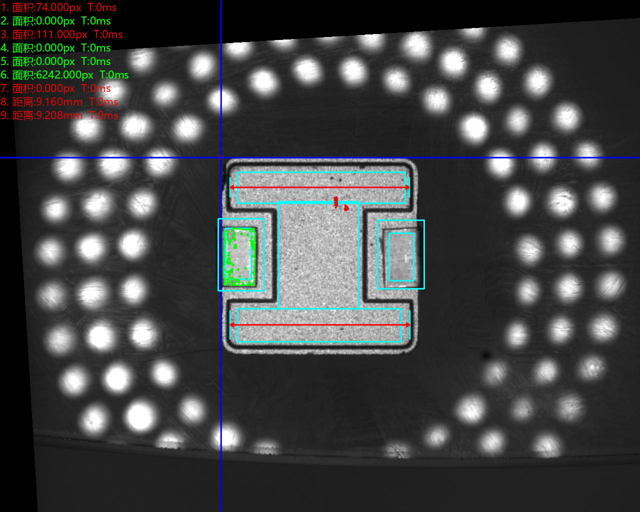

底部正光檢測不良品分析圖:NG         不良原因:破損

貼片電感機器視覺檢測設備

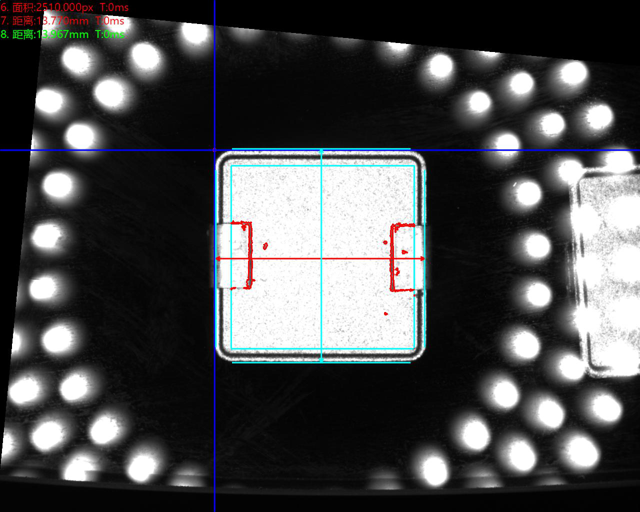

底部正光檢測不良品分析圖:NG         不良原因:端子反向

底部正光檢測不良品分析圖

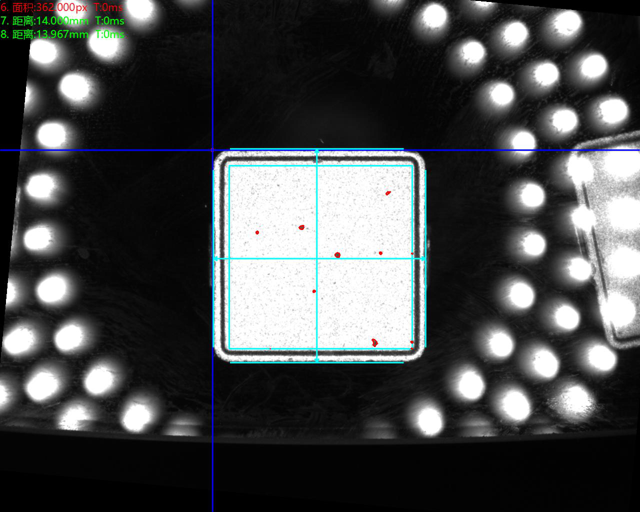

底部正光檢測不良品分析圖:NG         不良原因:臟污

貼片電感機器視覺檢測設備

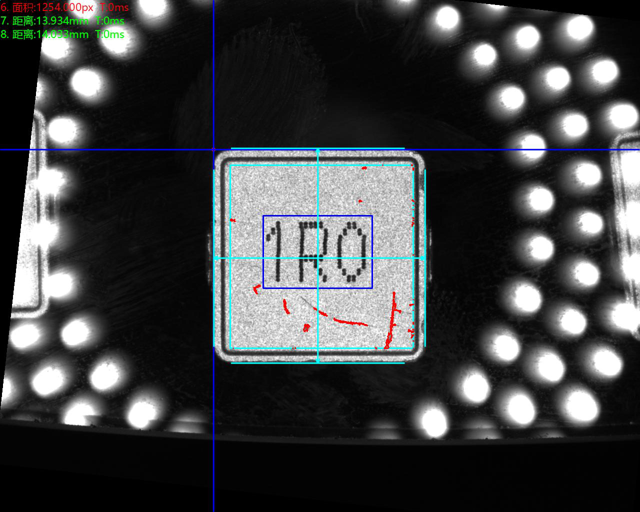

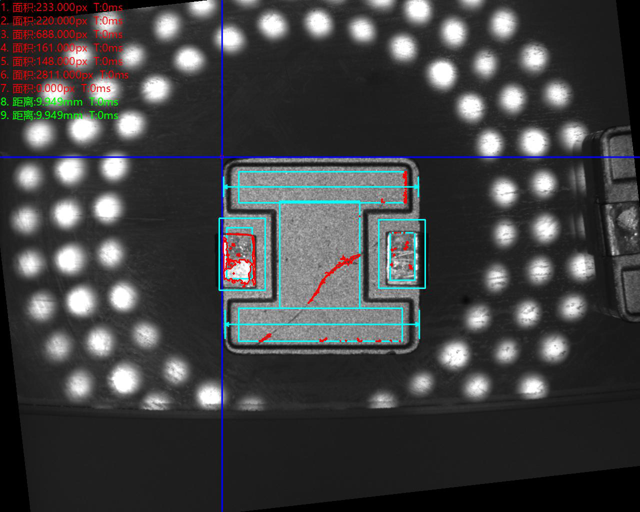

底部正光檢測不良品分析圖:NG         不良原因:裂紋

底部正光檢測不良品分析圖

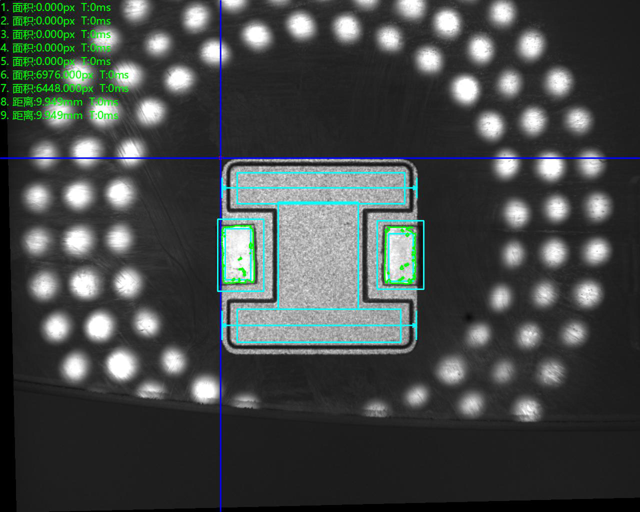

頂部正光檢測良品分析圖:OK

頂部正光檢測良品分析圖

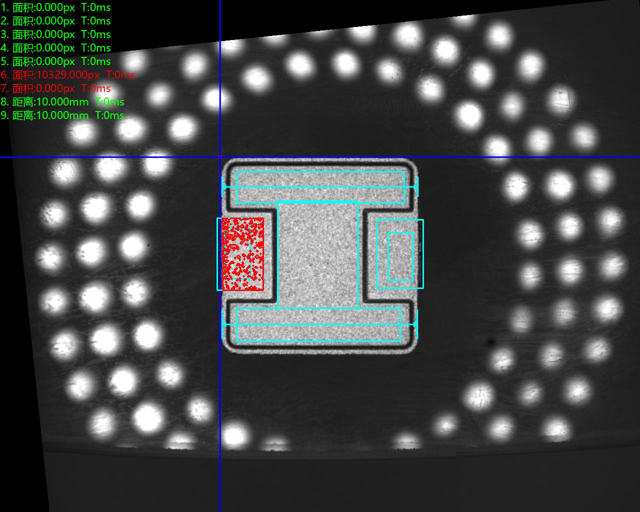

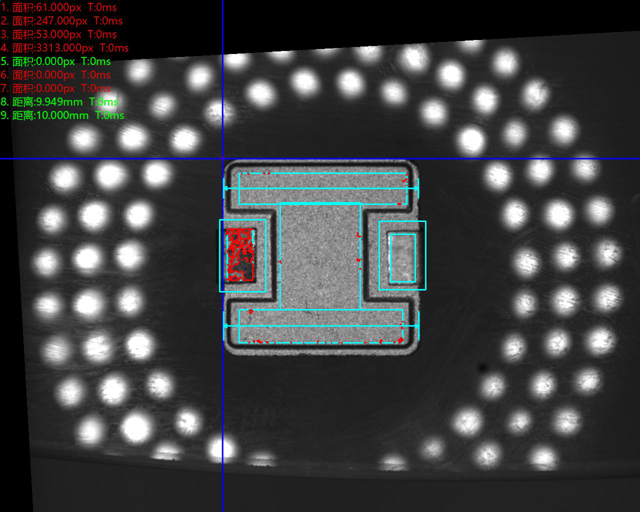

頂部正光檢測不良品分析圖:NG          不良原因:端子發黑

 頂部正光檢測不良品分析圖


頂部正光檢測不良品分析圖:NG          不良原因:端子不平

頂部正光檢測不良品分析圖

頂部正光檢測不良品分析圖:NG          不良原因:裂紋

頂部正光檢測不良品分析圖

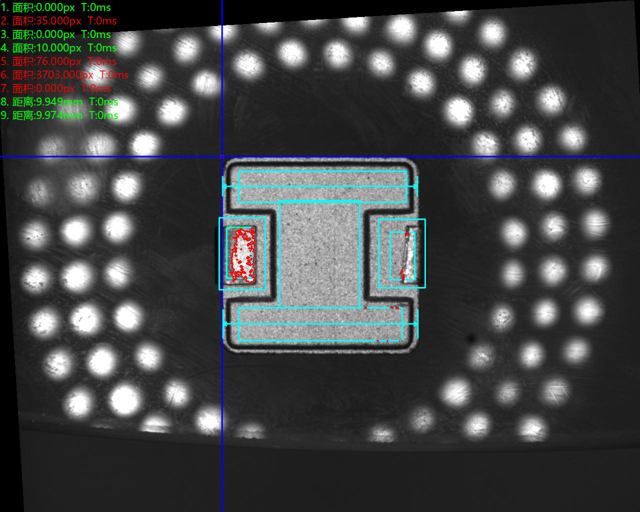

頂部正光檢測不良品分析圖:NG          不良原因:端子反向

頂部正光檢測不良品分析圖

頂部正光檢測不良品分析圖:NG          不良原因:邊緣破損

 頂部正光檢測不良品分析圖

頂部正光檢測不良品分析圖:NG          不良原因:殘缺

頂部正光檢測不良品分析圖


正面正光檢測良品分析圖:OK

正面正光檢測良品分析圖

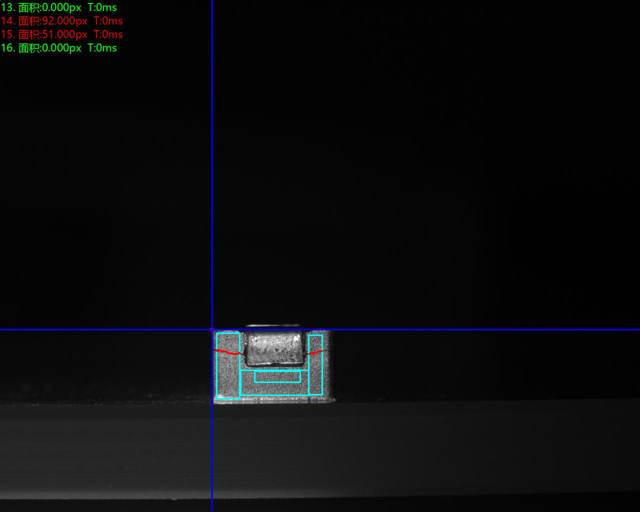

正面正光檢測不良品分析圖:NG          不良原因:端子不平

貼片電感機器視覺檢測設備

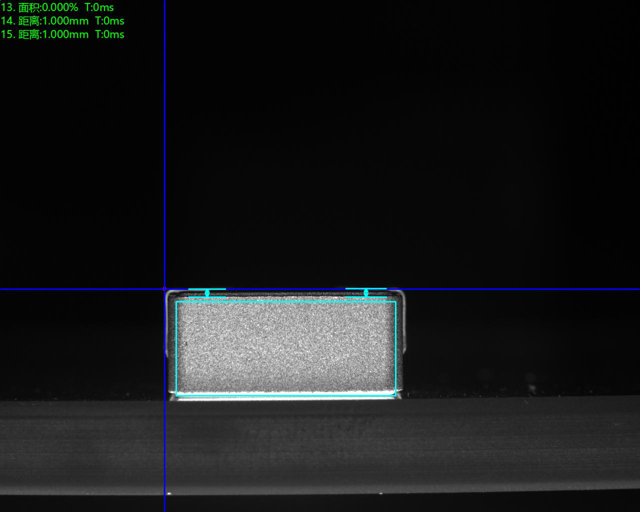

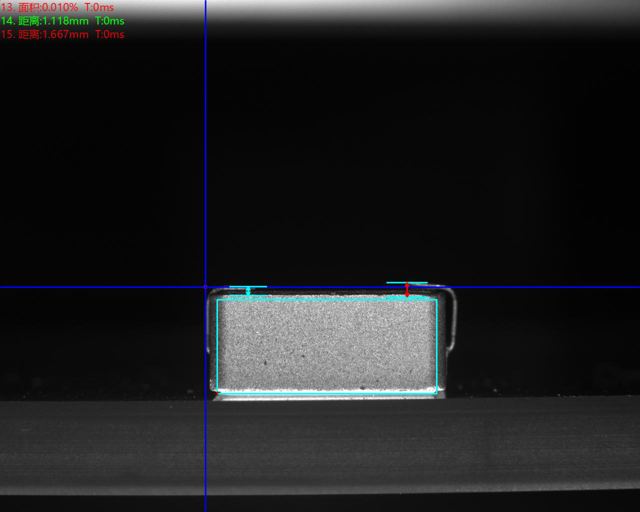

側面正光檢測良品分析圖:OK

貼片電感機器視覺檢測設備

側面正光檢測不良品分析圖:NG          不良原因:露銅

貼片電感機器視覺檢測設備

反正面正光檢測良品分析圖:OK

貼片電感機器視覺檢測設備

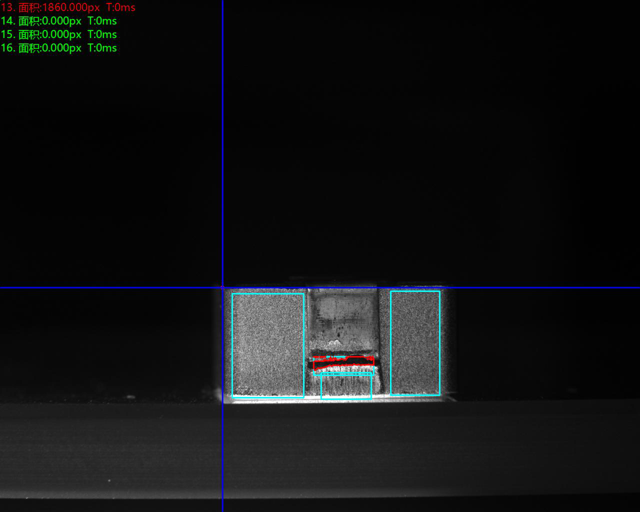

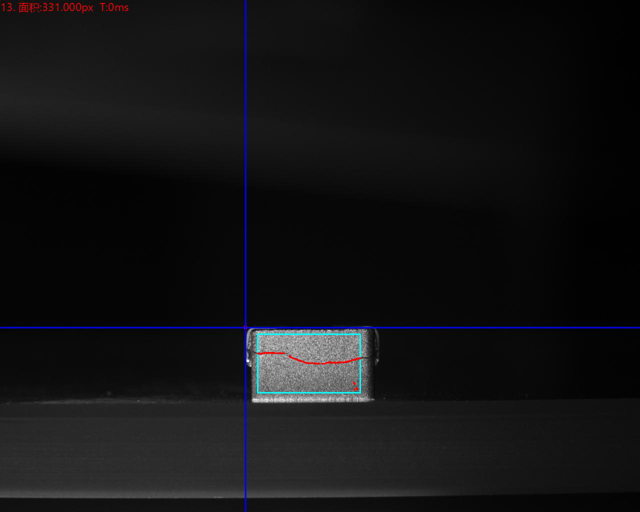

反正面正光檢測不良品分析圖:NG          不良原因:裂紋

貼片電感機器視覺檢測設備

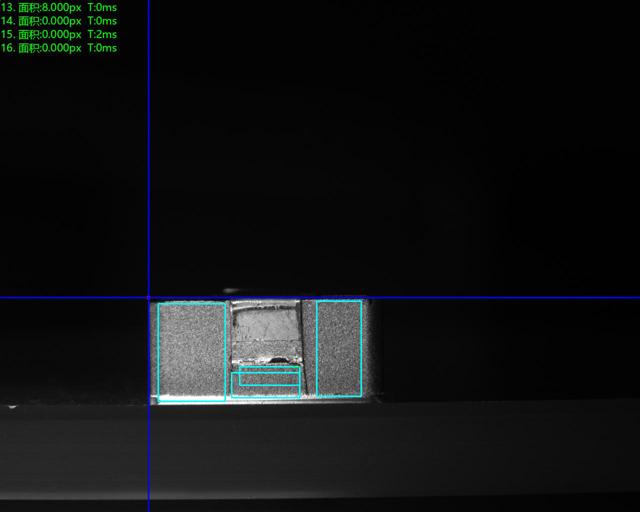

反側面正光檢測良品分析圖:OK

貼片電感機器視覺檢測設備

反側面正光檢測不良品分析圖:NG          不良原因:端子發黑

貼片電感機器視覺檢測設備

獲取更多產品機器視覺檢測方案可登陸安徽思普泰克官網查閱:m.gtsnsoft.com.cn
