五金沖壓件外觀檢測案例！
作者 : 安徽思普泰克發布時間 : 2020-03-31 瀏覽 : 117 次
注明：五金沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
最大尺寸長50mm*寬30mm的產品的內孔檢測
四、五金沖壓件檢測外觀檢測系統安裝要求:
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 內孔毛刺 | 頂部背光 | 可檢 | 分兩部分檢測 |
注明：五金沖壓件外觀檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。

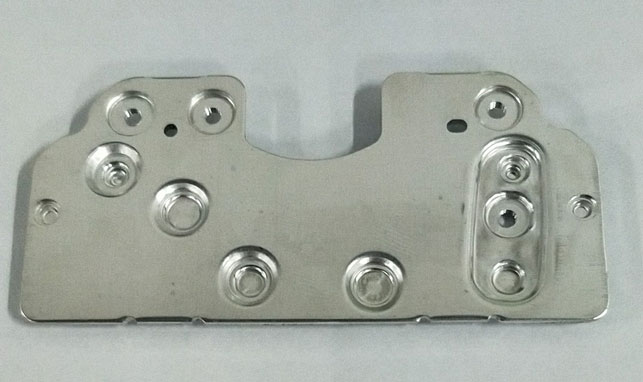

樣品圖：
二、五金沖壓件外觀檢測設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |

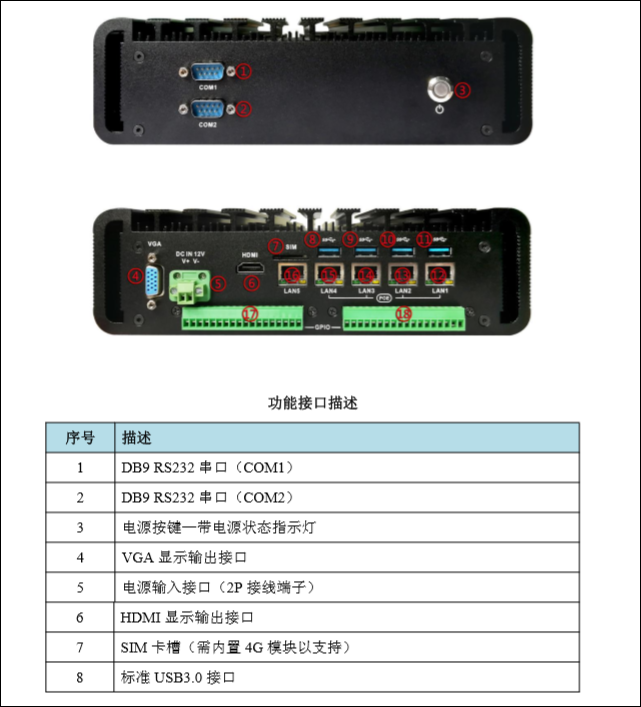

| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | Barsler工業相機 | 2套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 2套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
|
| 7 | 光源 | 定制光學自適應光源 | 2套 |
|
| 8 | 檢測平臺 | SIPOTEK定制框架 | 1套 |
|

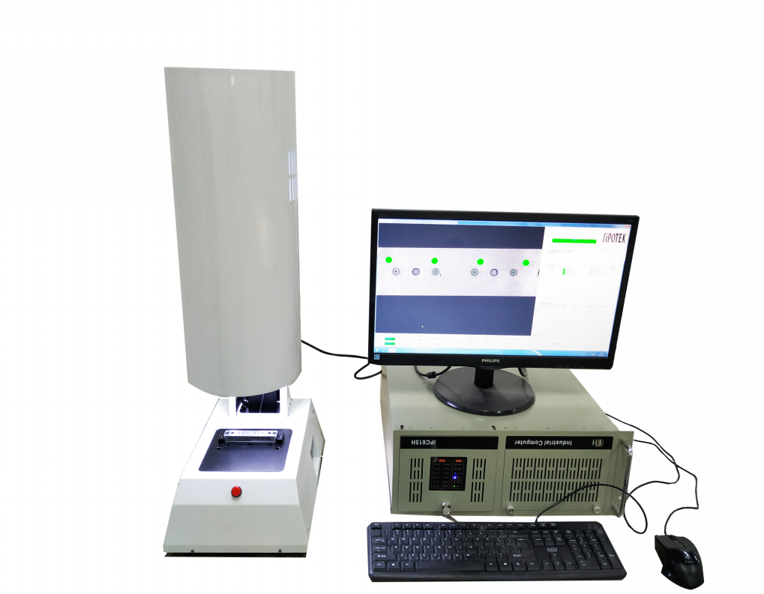

五金沖壓件外觀檢測設備外觀3D立體圖
三、樣件測試圖片:

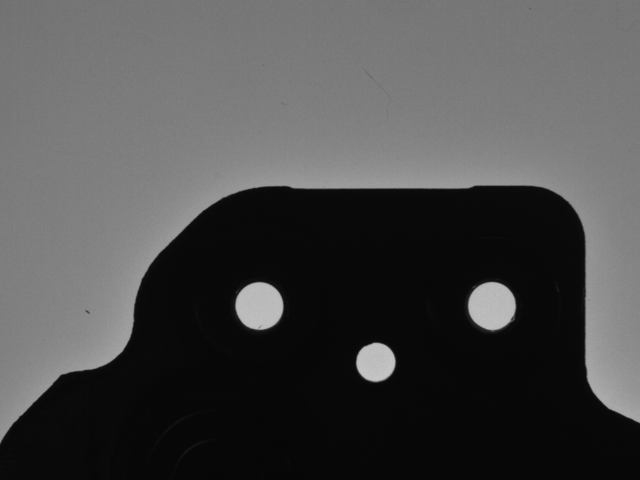

背光檢測原圖（局部-右半截）：

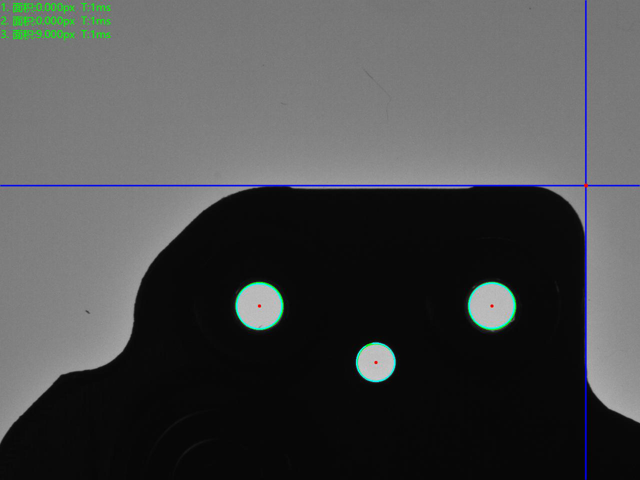

背光檢測良品分析圖（局部-右半截）：OK

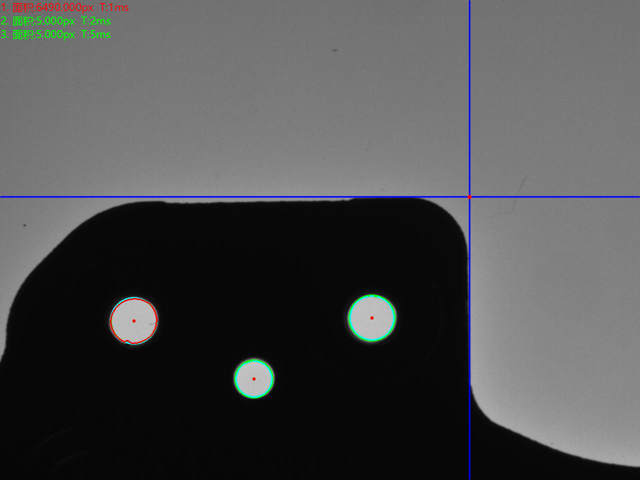

背光檢測不良品分析圖（局部-右半截）：NG 不良特征：孔內毛刺

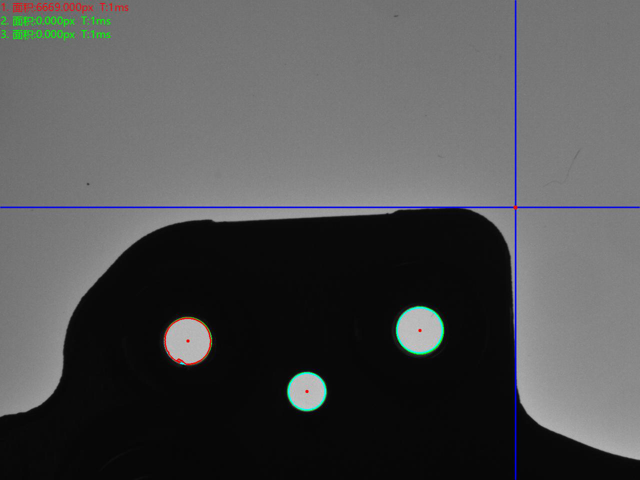

背光檢測不良品分析圖（局部-右半截）：NG 不良特征：孔內毛刺

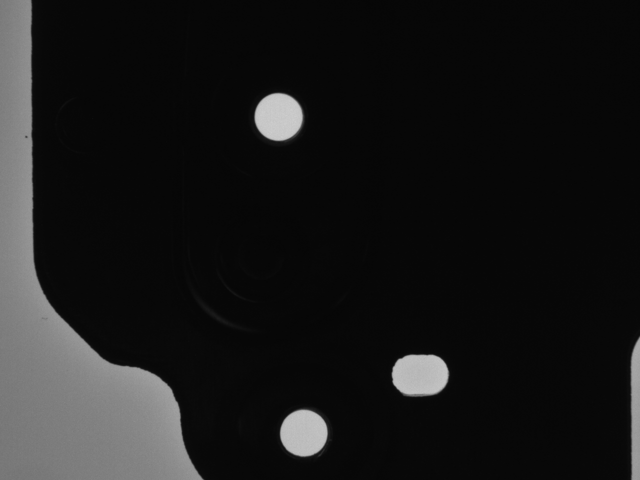

背光檢測原圖（局部-左半截）：
三、樣件測試圖片:
背光檢測原圖（局部-右半截）：
背光檢測良品分析圖（局部-右半截）：OK
背光檢測不良品分析圖（局部-右半截）：NG 不良特征：孔內毛刺
背光檢測不良品分析圖（局部-右半截）：NG 不良特征：孔內毛刺
背光檢測原圖（局部-左半截）：
背光檢測良品分析圖（局部-左半截）：OK
四、五金沖壓件檢測外觀檢測系統安裝要求:
設備放置的檢測空間: 在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
