電池蓋帽機器視覺自動化檢測方案

作者 : admin發布時間 : 2022-10-17 瀏覽 : 261 次
電池蓋帽 機器視覺檢測方案 一:檢測內容及要求 檢測工件面積: 直徑18mm* 高度 5mm 的整體樣件的外觀測 檢測內容: 1: 底面檢測焊點、油污 2: 連接片外觀和內膠圈有無 3: 檢測斷、多膠

電池蓋帽機器視覺檢測方案

一:檢測內容及要求



檢測工件面積:

      直徑18mm*高度5mm的整體樣件的外觀測



檢測內容:

               1:底面檢測焊點、油污

               2:連接片外觀和內膠圈有無

               3:檢測斷、多膠水

               3:頂部檢測焊點發黑、剛帽外觀



注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率:每分鐘檢測數量200-400(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.



二: 設備組成及主要機構



整體構成:尺寸:  900*800*1850  mm

型號:SP_302C

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19

4:工業相機: 4,底部檢測連接片外觀、焊點。斷、多膠水。頂部檢測焊點發黑  、剛帽外觀

5:工業鏡頭:4FA工業相機

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

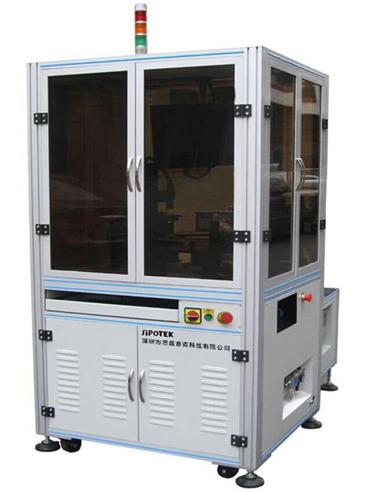

.1: 設備外觀3D立體圖

機器視覺檢測設備

三:底部面檢測方式

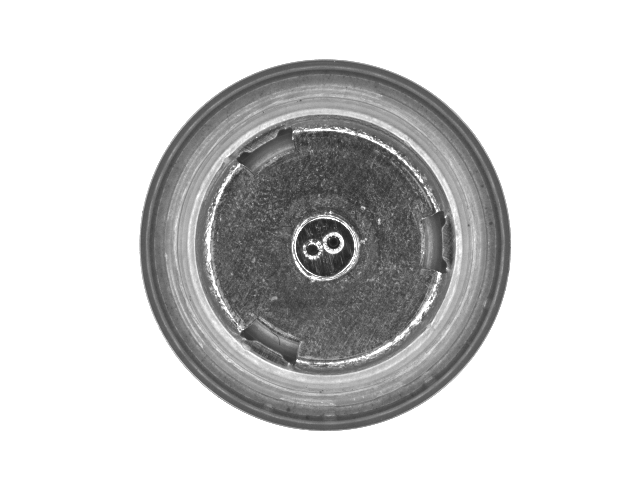

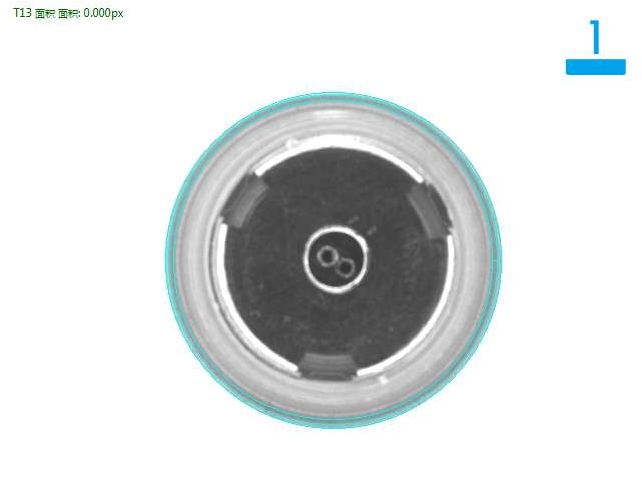

底部檢測效果原圖:
電池蓋帽機器視覺自動化檢測方案

三:底部檢測方式

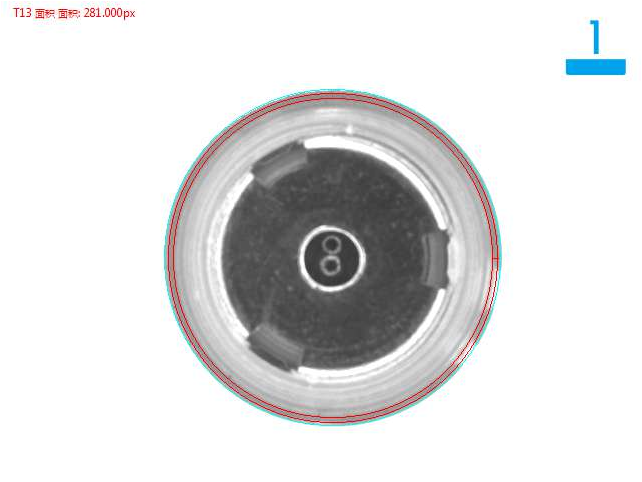

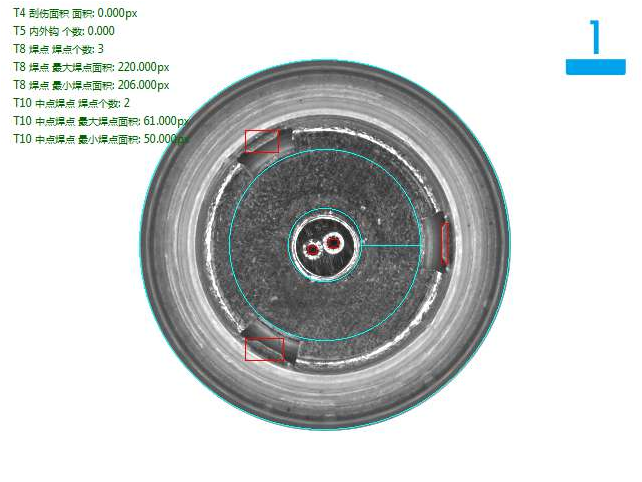

底部檢測良品分析圖:OK

電池蓋帽機器視覺自動化檢測方案

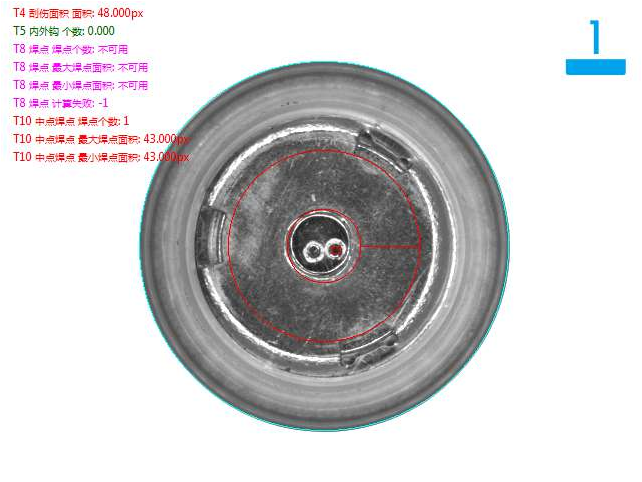

三:底部檢測方式

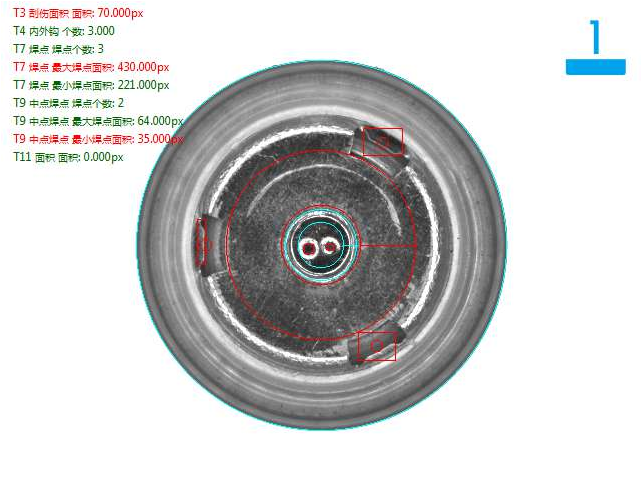

底部檢測鐵片裝歪、偏心不良品分析圖:NG

電池蓋帽機器視覺自動化檢測方案

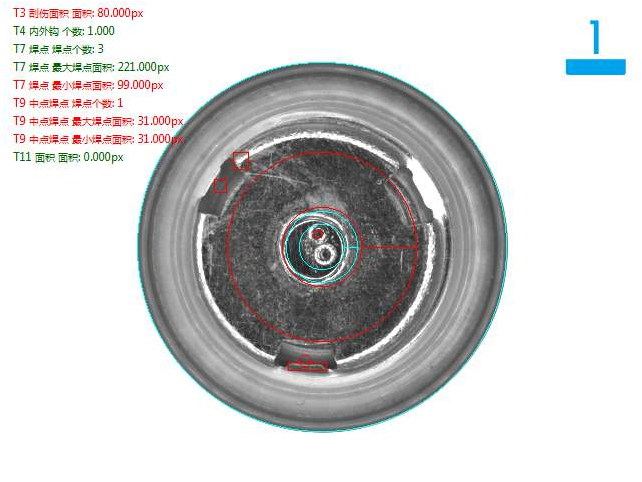

三:底部檢測方式

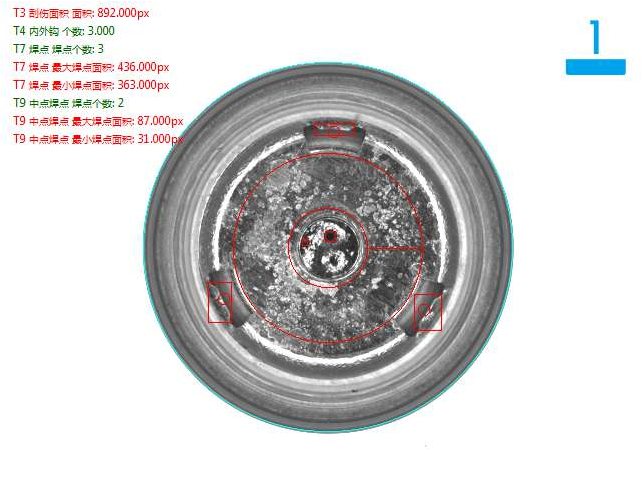

底部檢測連接片不良品分析圖:NG

機器視覺自動化檢測

三:底部檢測方式



底部檢測連接片劃傷不良品分析圖:NG

機器視覺自動化檢測

三:底部檢測方式



底部檢測內層沒有小膠圈不良品分析圖:NG

機器視覺自動化檢測

三:2底面檢測方式

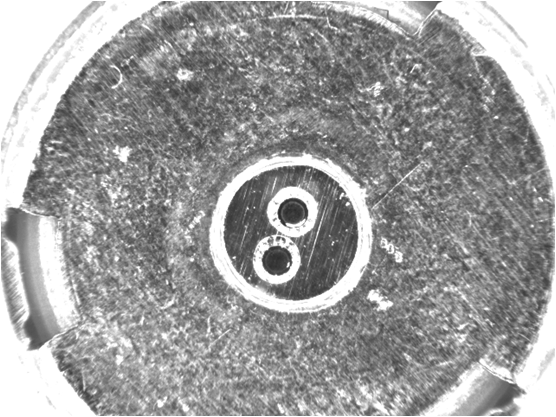

底面檢測效果原圖:底面檢測方式

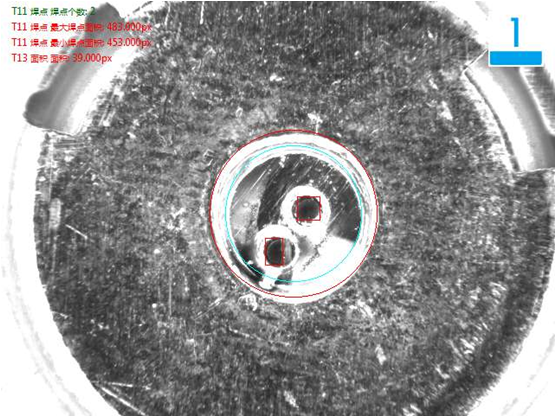

三:2底面檢測方式



底面檢測良品分析圖:OK

底面檢測方式

三:2底部檢測方式



底部檢測穿孔不良品分析圖:NG

底部檢測穿孔

三:底部檢測方式



底部檢測油污不良品分析圖:NG

機器視覺檢測方案

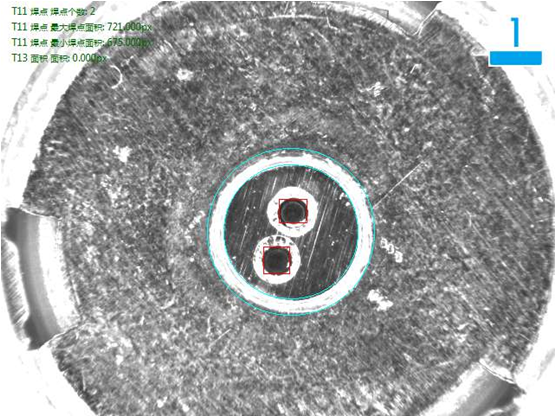

三:底面檢測方式



底面檢測良品分析圖:OK

底部檢測油污

三:底部檢測方式



底部檢測斷膠水不良品分析圖:NG

底部檢測斷膠水

三:底部檢測方式



底部檢測斷膠水不良品分析圖:NG

 底部檢測斷膠水

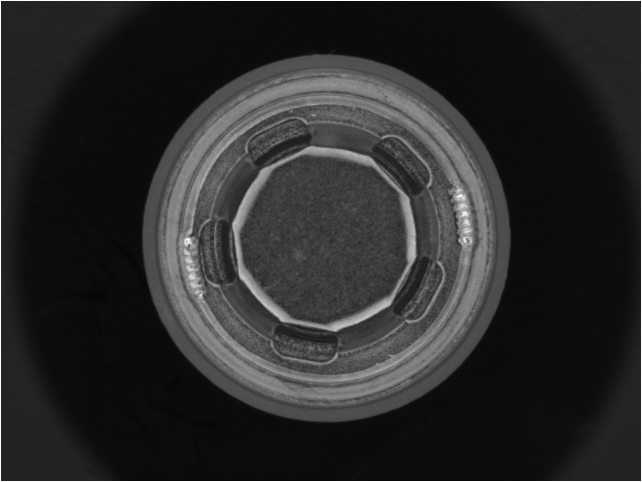

三:頂部檢測方式



頂部檢測效果原圖:

頂部檢測效果原圖

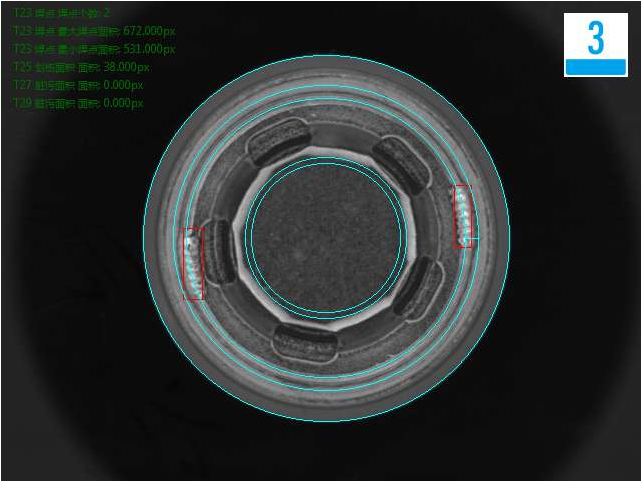

三:頂部檢測方式



頂部檢測剛帽不良品分析圖:NG

頂部檢測剛帽

三:頂部檢測方式



頂部檢測黑點不良品分析圖:NG

頂部檢測黑點

.系統安裝要求:



設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統,需要保證有足夠的空間以安裝設備。

環境溫度: 0-50攝氏度;

空氣濕度: 90% RH以下;

電子干擾: 為設備提供電子干擾較小的地方。

電源:     交流220V50Hz,  耗電<1KVA,氣壓0.35~0.7MPa

以上是電池蓋帽(帶藍邊)機器視覺檢測方案,想要了解更多歡迎撥打思普泰克
商務咨詢:178-5603-5060(微信同號)
