自動化機器視覺檢測設備檢測圓柱磁外觀方案
作者 : 思普泰克智能制造發布時間 : 2020-01-15 瀏覽 : 251 次
注明：自動化機器視覺檢測設備檢測以上項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 破損 | 正光檢測 | 可檢 |
|
| 2 |
|
|
|
|
| 3 |
|
|
|
|
| 4 | 毛邊 |
|
不可檢 | 無明顯特征 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

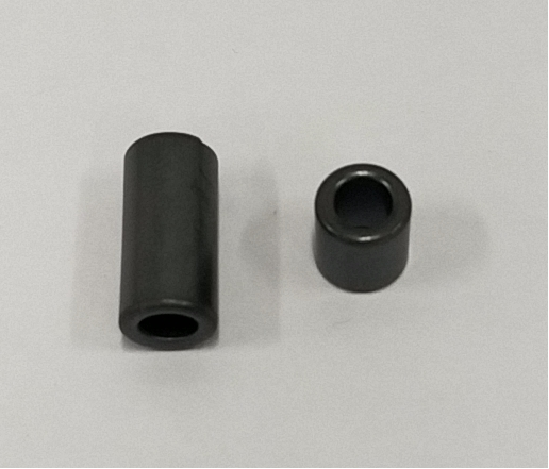

樣品圖：
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 4套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 4套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
| 7 | 工業鏡頭 | 360°環形光學工業鏡頭 | 2套 |
| 8 | 光源 | 定制光學自適應光源 | 4套 |
| 9 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 10 | 伺服電機 | 松下·PANASONIC | 1套 |
| 11 | 控制系統 | SIPOTEK定制 | 1套 |
| 12 | PLC運動協作 | 松下·PANASONIC | 1套 |

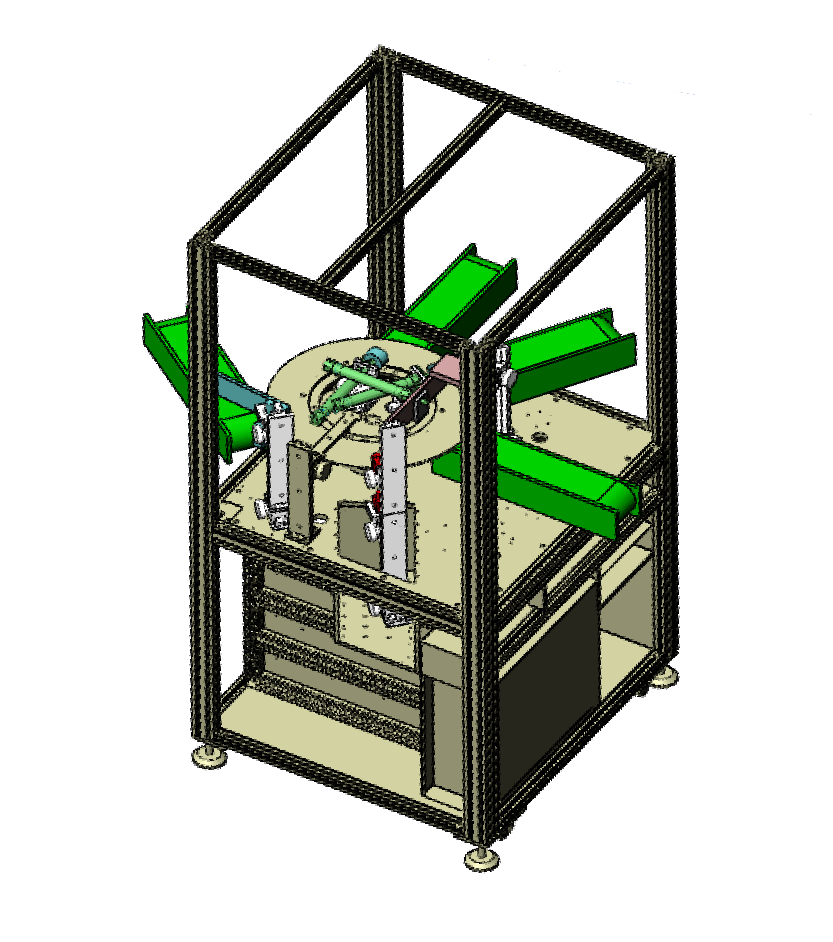

設備外觀3D立體圖
三、樣件測試圖片:

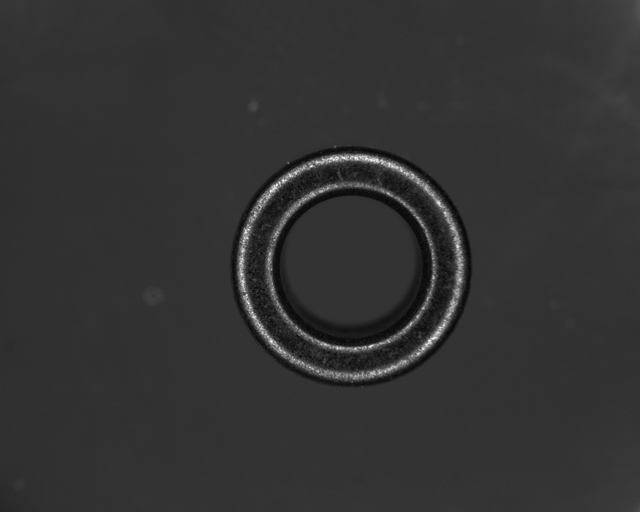

底部正光檢測原圖：
三、樣件測試圖片:
底部正光檢測原圖：

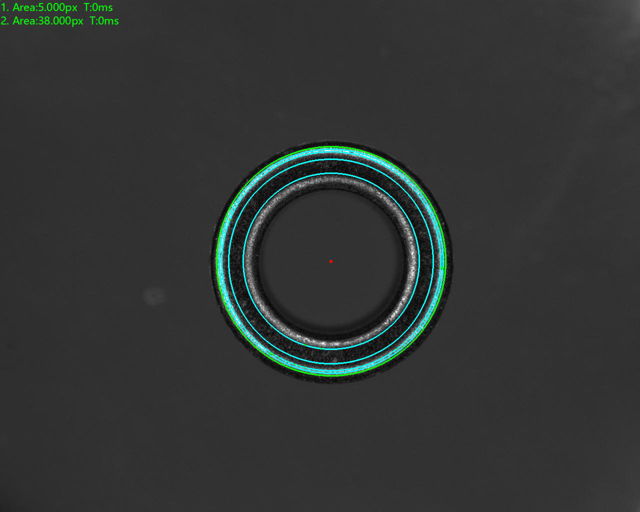

底部正光檢測良品分析圖：OK

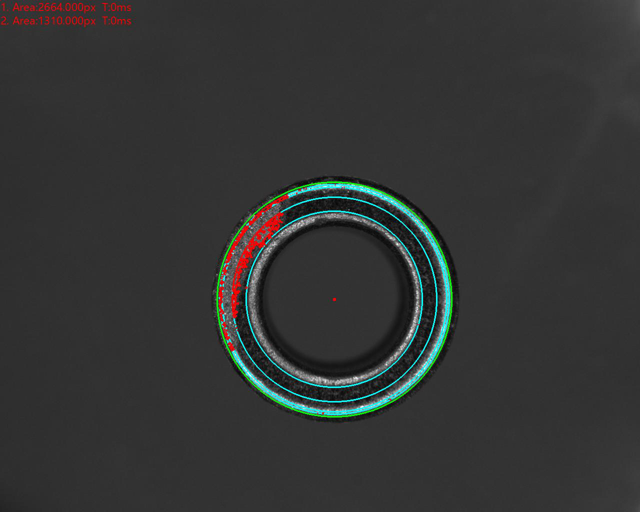

底部正光檢測不良品分析圖：NG 不良原因：破損 評估結果：可檢
底部正光檢測不良品分析圖：NG 不良原因：破損 評估結果：可檢

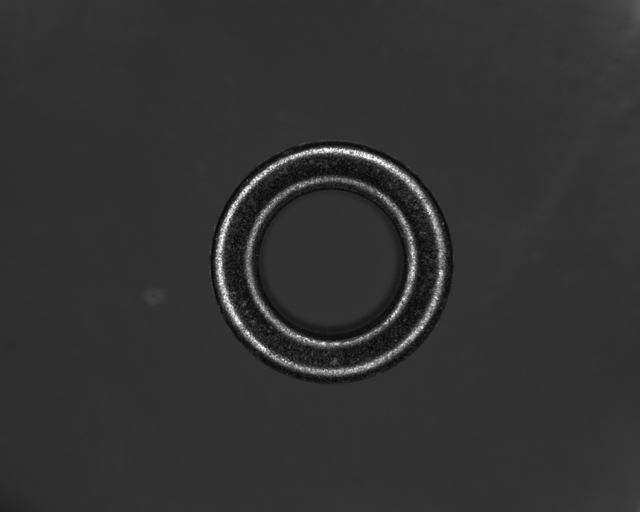

頂部正光檢測原圖：

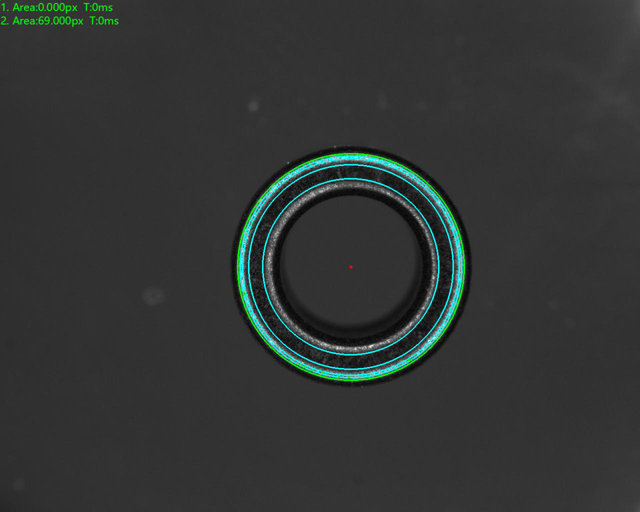

頂部正光檢測良品分析圖：OK
頂部正光檢測不良品分析圖：NG 不良原因：破損 評估結果：可檢
頂部正光檢測不良品分析圖：NG 不良原因：破損 評估結果：可檢
頂部正光檢測原圖：

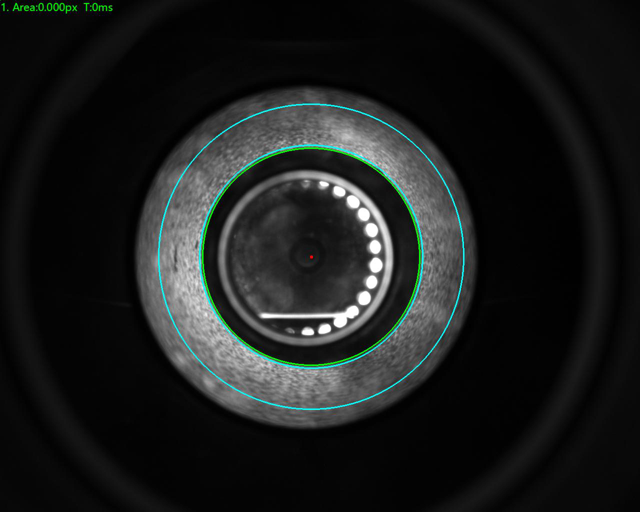

頂部正光檢測良品分析圖：OK

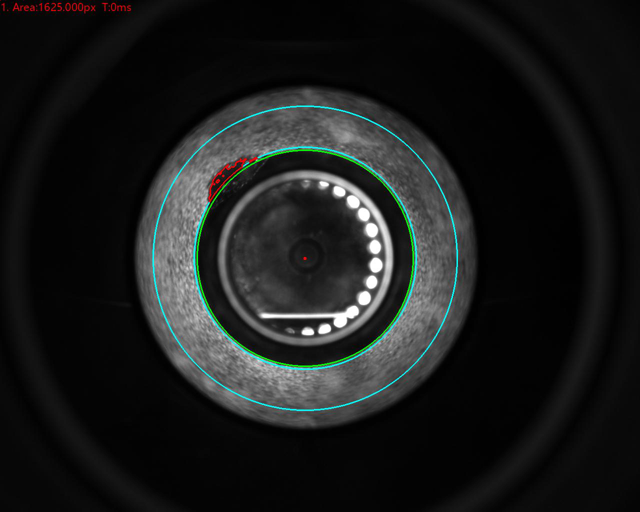

頂部正光檢測不良品分析圖：NG 不良原因：破損 評估結果：可檢
獲取更多的自動化機器視覺檢測設備檢測方案可登陸安徽思普泰克官網查閱：m.gtsnsoft.com.cn
